美順達通風系統的設計與參考(圖文)
化工樓的水、電、風布置,以通風管道的設計最為復雜。如是新樓建設,應先預留通風道井;如是舊樓改建,沒留風道井或風道井位置不合理的,只能在室內樓層打孔安裝管道或墻外走管。風機集中放置在樓頂,如需凈化的,另配凈化裝置。
根據實驗室的排風要求,設計風管的大小、走向與采用的風機大小。

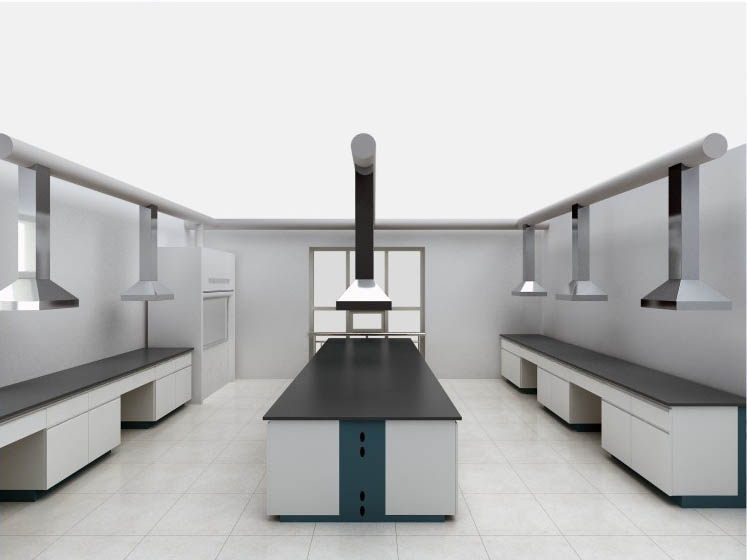

設計的參考依據:如第一層的罩式排風,要求排風量將以實驗室的空間大小來計算,一般要求為每小時換氣6-10次。只要測出實驗室空間為多少立方,就能算出所需排風量。二層的桌面排風系統,則以測量柜門開啟10cm風速為準,一般要求0.5-0.8m/s(如以1.5米的通風柜為準,門寬為1300mm計算,每小時每門的排風量為230-370立方米),如果有特殊要求,可加至1.5m/s,臺式通風柜的排風量要求與計算方法與桌面排風柜大致相同,如有落地式的通風柜,風量要以同寬度的臺式通風柜的1.5倍計算。處理計算排風量這個參數外,管道的走向,總管的分布連接是否合理,都會直接影響日后排風效果,而具體布局依現場而定,很難提供一個有效的參考方案。

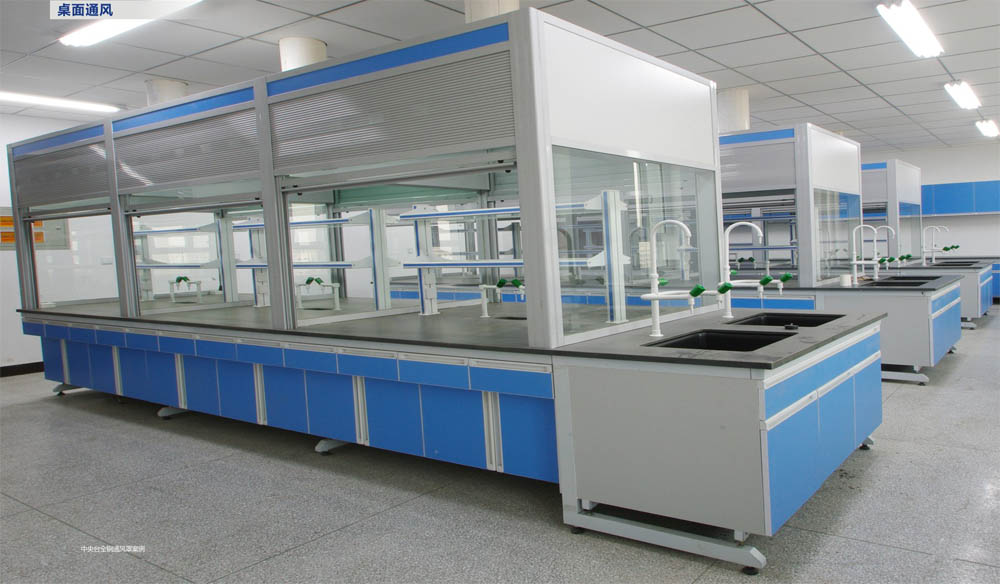

美順達全鋼通風系統案例展示

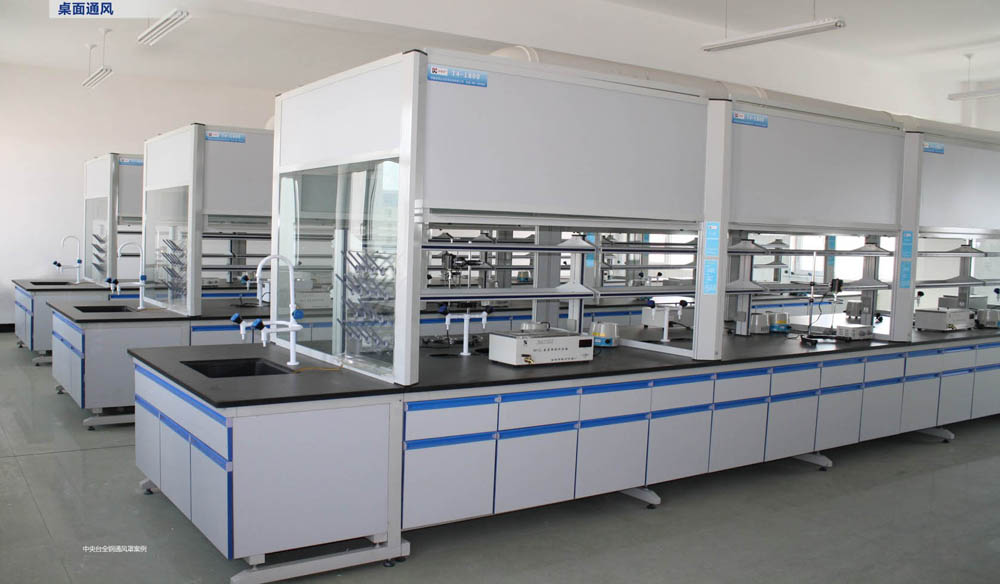

美順達全鋼通風系統案例展示
