一、接地的基本概念
1、接地的分類與作用
接地是保證人身安全以及電氣設備和過電壓保護裝置正常工作非常重要的一種裝置，按基礎功能可分為四類：
（1）工作接地：在電力系統中，利用大地作為導線或其它運行需要的接地（如中性點接地）稱為工作接地；
（2）保護接地：電氣設備的金屬外殼，由于絕緣損壞有可能帶電，為防止此種電壓危及人身安全，將設備金屬外殼接地稱保護接地或安全接地；
（3）過電壓保護裝置：避雷針（線）、避雷器或設備的金屬結構為了導泄雷電流將其接地，稱防雷或過電壓保護接地；
（4）防靜電接地：為釋放靜電電荷，而設置的接地：例如易燃油（庫）、天然氣罐。
2、接地體的接地電阻：接地體的接地電阻是指從接地體到大地?zé)o窮遠處之間所包含的電阻。
3、跨步電壓：當電流由接地體流入大地時，大地表面形成分布電位，人的跨步約為0.8米，所以在徑向水平距離為0.8米兩點之間的電位差，稱為跨步電壓。
4、接觸電壓：距離設備0.8米，沿設備垂直距離為1.8米間的電位差稱接觸電壓。

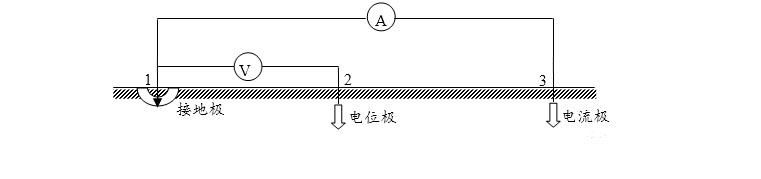

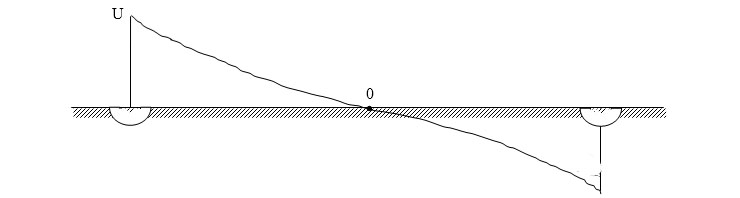

一般在小型接地裝置接地電阻的測量中，通常采用ZC-8型接地?fù)u表。在大面積接地網接地電阻的測試中，通常采用三極法的電流、電壓法。近年來，又有人提出了四極法、瓦特法、功率因數法和變頻法。下面介紹兩種：所有測量電阻的儀器或方法都是基于電流電壓法的原理，即通過被測物以一定的電流，同時測量其上的電壓，電壓與電流之比就是被測物的電阻。所謂接地電阻系指電流從接地體流向無窮遠所遇到的電阻。但實際上電流回線不可能無窮遠，所以如何能夠準確地測得接地電阻值，就成為重要的問題。測量不準確，就會得出錯誤的結論。通過分析，當電流極不能置于無窮遠處，則電位極必須放在電流極與被測接地極兩者距離之間的0.618處。實際情況與這些分析出入很大，其差別程度隨極距的縮小而增大。因?yàn)榈鼐W(wǎng)沒有一個是半球形。但是可以證明，不論接地體形狀如何，其等位面距中心越遠，接地體形狀越接近于半球形，所以極距越遠，接地體為半球形的假設越真實。(一般d13≥4r0即可)實際的接地網形狀是不一樣的，這給確定接地體中心帶來困難，在電流極距不太大而又不能確定接地體中心的情況下，是不可能得出正確測量結果，這一問題可用電位分布曲線拐點法解決。測出電位分布曲線，將電位極沿電流極與接地體之聯線上，逐點移動，測出此聯線上的電壓分布曲線。如上圖所示，由曲線可找出拐點0，與拐點0相對應的電位極的位置，即是電流極與接地體中心聯體的中點，由此可找到0.618的點，即可決定接地體接地電阻的真實值。在交流測量時，為了避免電流線與電壓線的干擾，兩者不能放在一條上，而要有一定的夾角。有的國家要求夾角不小于60℃，否則干擾比較嚴重。在這種情況下，如仍按0.618的要求選擇電流極位置是比較困難的。甚至不可能，（當α=180°時，d12=∞，也只相當于0.5）所以此時不必按0.618選擇電流極位置，此時一般取d12=d13≥2D D：接地網直徑，夾角α≈30°或d23=1/2 d12）。測量大型接地網的接地電阻時，宜用電壓電流法，電極采用三角形布置。與直線法比較有下列優點：（2）在不均勻土壤中，當取d13=2D時，用三角法的測量結果相當于3D直線法的測量結果；（3）三角形法：電壓極附近的變化較緩，從29℃到60℃電位變化相當于直線法從0.618d13到0.5d13的電位變化。因此由于電極三角形布置位置偏移，電壓極與電流極到接地體之間的夾角不準及土壤電阻率不均勻，導致電位分布不規則而引起的誤差，一般要比直線法小。（三）變電站接地網接地電阻實測結果分析：由于用ZC-8型接地?fù)u表測量接地電阻不能滿足該站的接地電阻設計值要求，故電流電壓直線法測量。（6）測量時，利用10KV架空線，架空線引下電流、電壓線：線路端用25mm2接地銅線；變電站側通過10KV電纜，電流極再用6mm2多股銅線引入調壓器，電壓極用2.5mm2銅線接入電壓表。（1）高內阻電壓表：0V~5V~25V~50V一塊；一般電壓表：0~300V0.5級；（2）電流表：0~2.5A~25A 0.5級 一塊；（3）三相調壓器10KVA一臺、刀閘30A一塊、八磅錘2把、板手、起手等。4、工作人員：登桿、電流極、電壓極、站內測試人員若干并保持通訊聯系。
6、用ZC-8型接地?fù)u表復測對照，因空中干擾電壓原因，表計無法測量，不穩定。7、分析法入電流越大，測量值越準確，正向、反向電電阻增減很小。
